輸入100MHz/10MHz，輸出10MHz/5MHz
雜散低于-80dBc

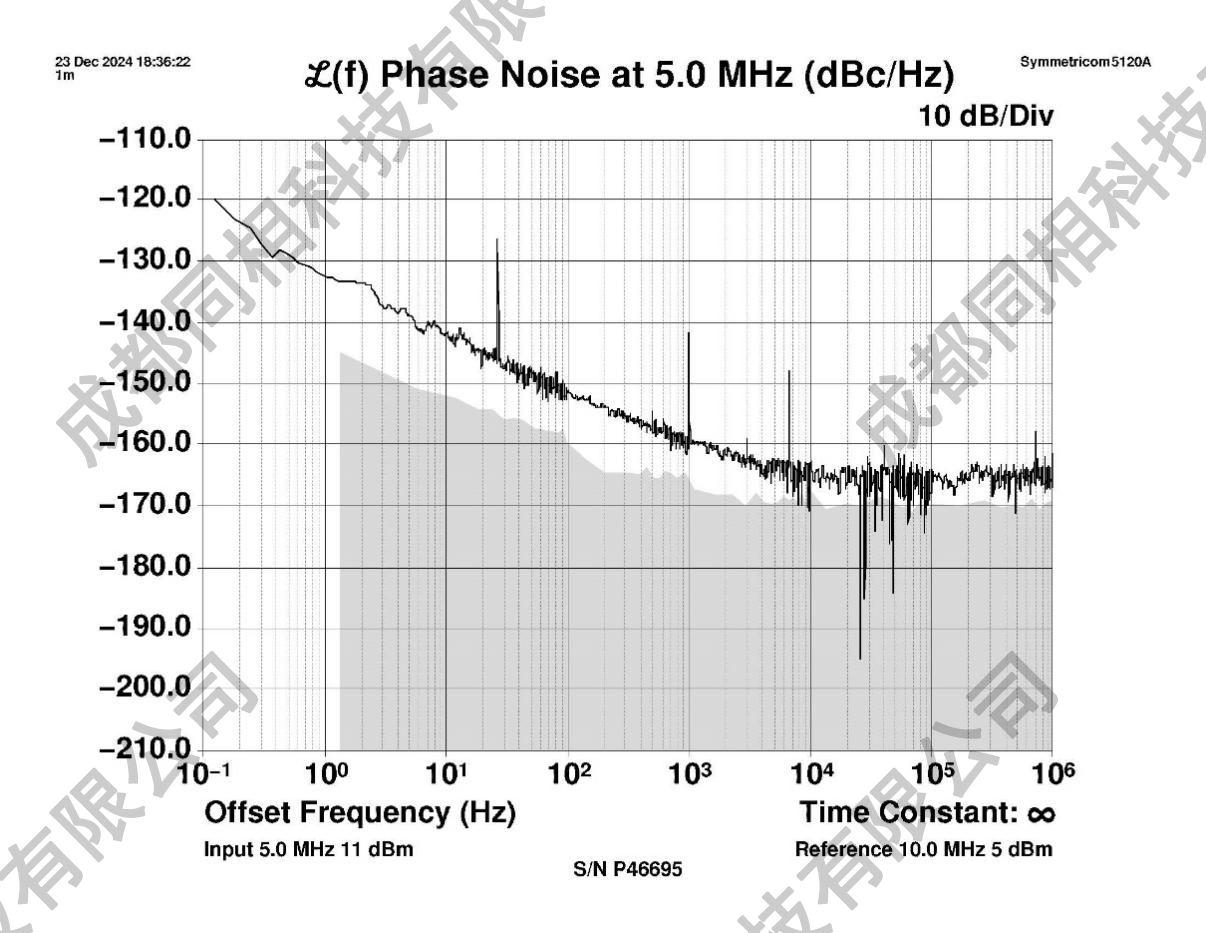

殘余相位噪聲:
<-160dBc/Hz@1kHz(10-5);
<-160dBc/Hz@1kHz(100-10)

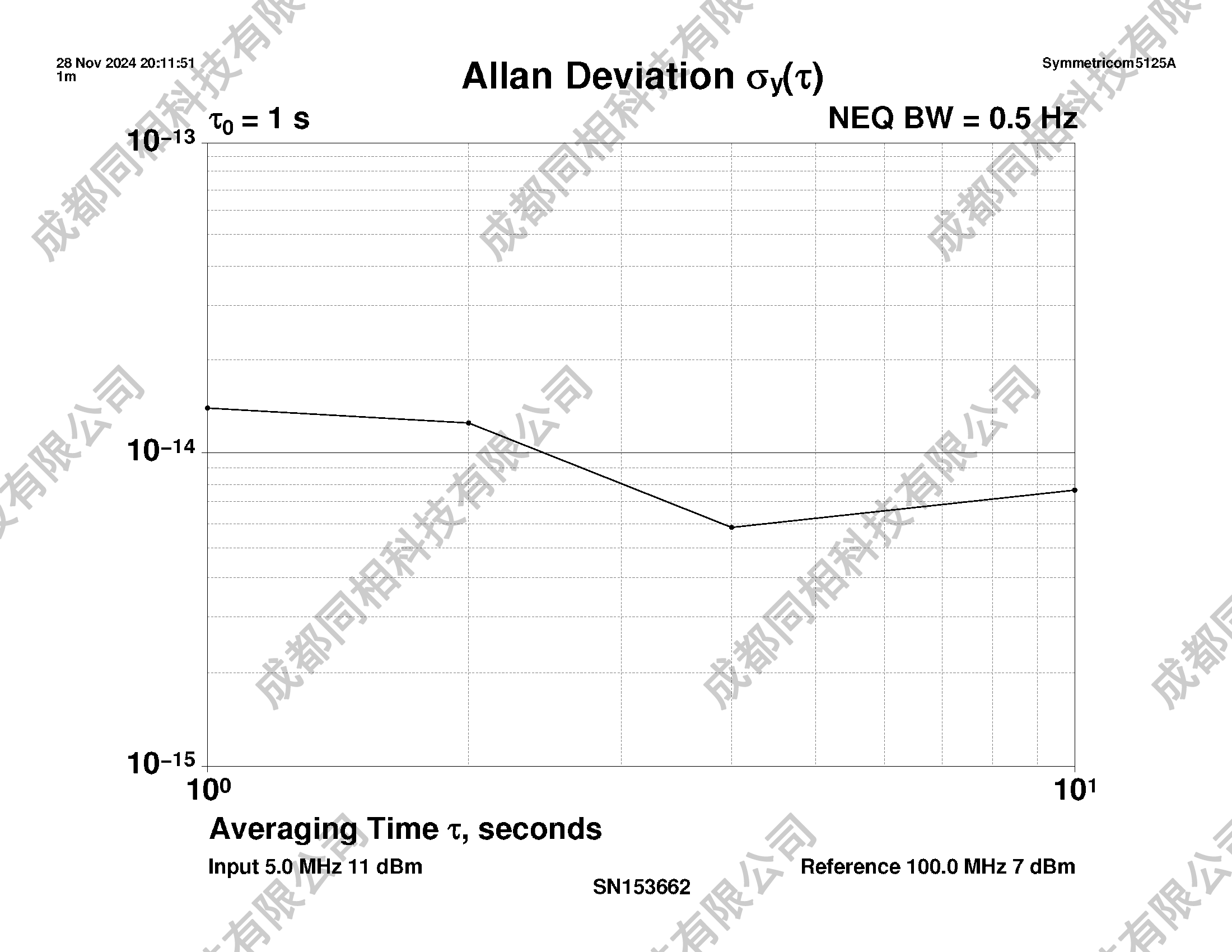

附加頻率穩定度1s≤5E-14(100-10)
可定制其他輸入、輸出頻率
產品特性 | 規格名稱 | 指標參數 | 備注 | |
STD-FP系列型號產品特性 | ||||
10MHz分5MHz分頻器（模塊） | 射頻輸入 | 10MHz（50Ω） | 產品規格書下載： | |
射頻輸出 | 5MHz | |||
輸出路數 | 2路 | |||
100MHz分10MHz分頻器（模塊） | 射頻輸入 | 100MHz（50Ω） | 產品規格書下載： | |
射頻輸出 | 10MHz、5MHz | |||
輸出路數 | 各2路 | |||
STD-FP系列產品通用特性 | ||||
射頻輸入 | 輸入功率 | 7~13dBm | ||
雜散抑制 | ≥80dBc | |||
諧波抑制 | ≥30dBc | |||
射頻輸出 | 輸出功率 | ≥10dBm | ||
雜散抑制 | ≥80dBc | |||
諧波抑制 | ≥30dBc | |||

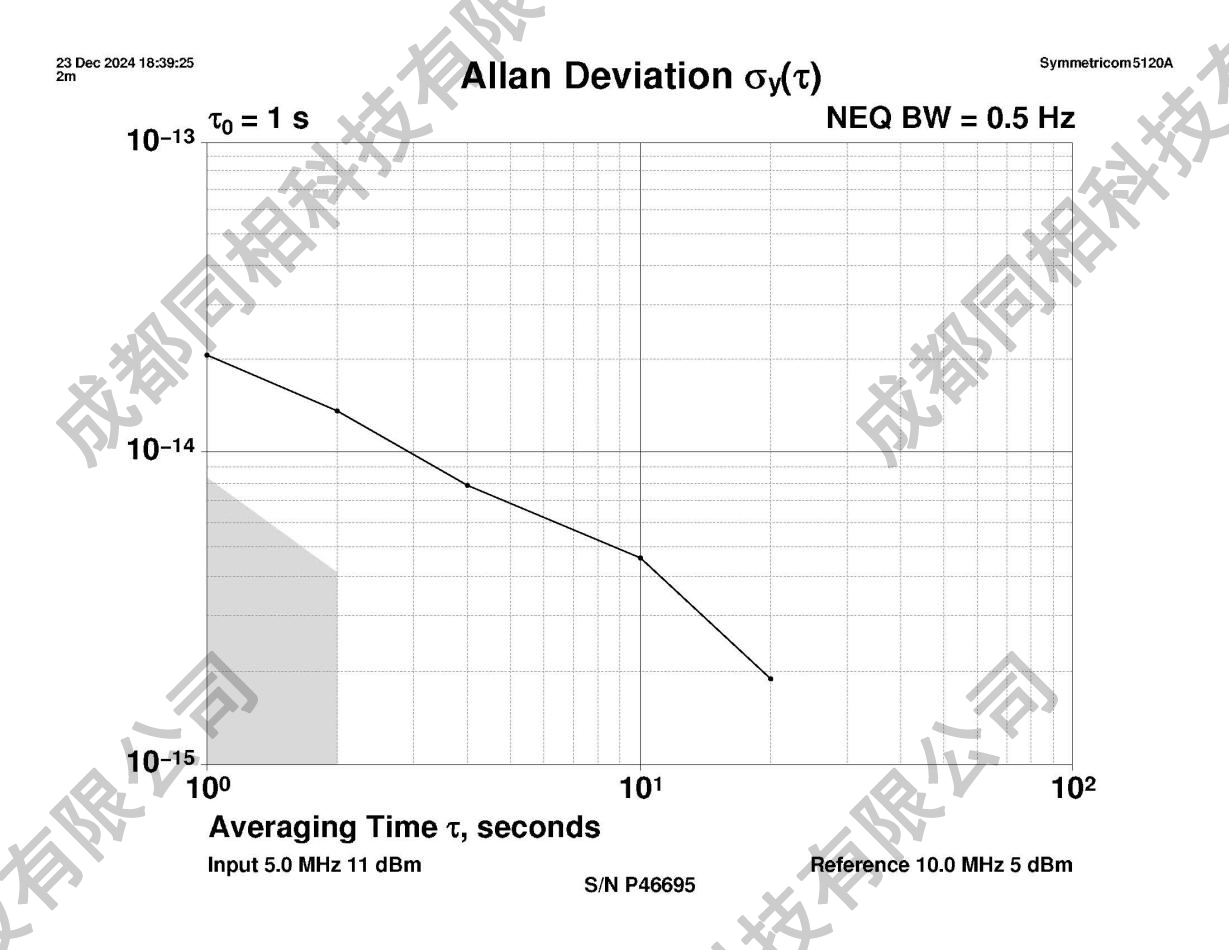

附加頻率穩定度 | 1S | ≤5E-14 | ||
10S | ≤3E-14 | |||

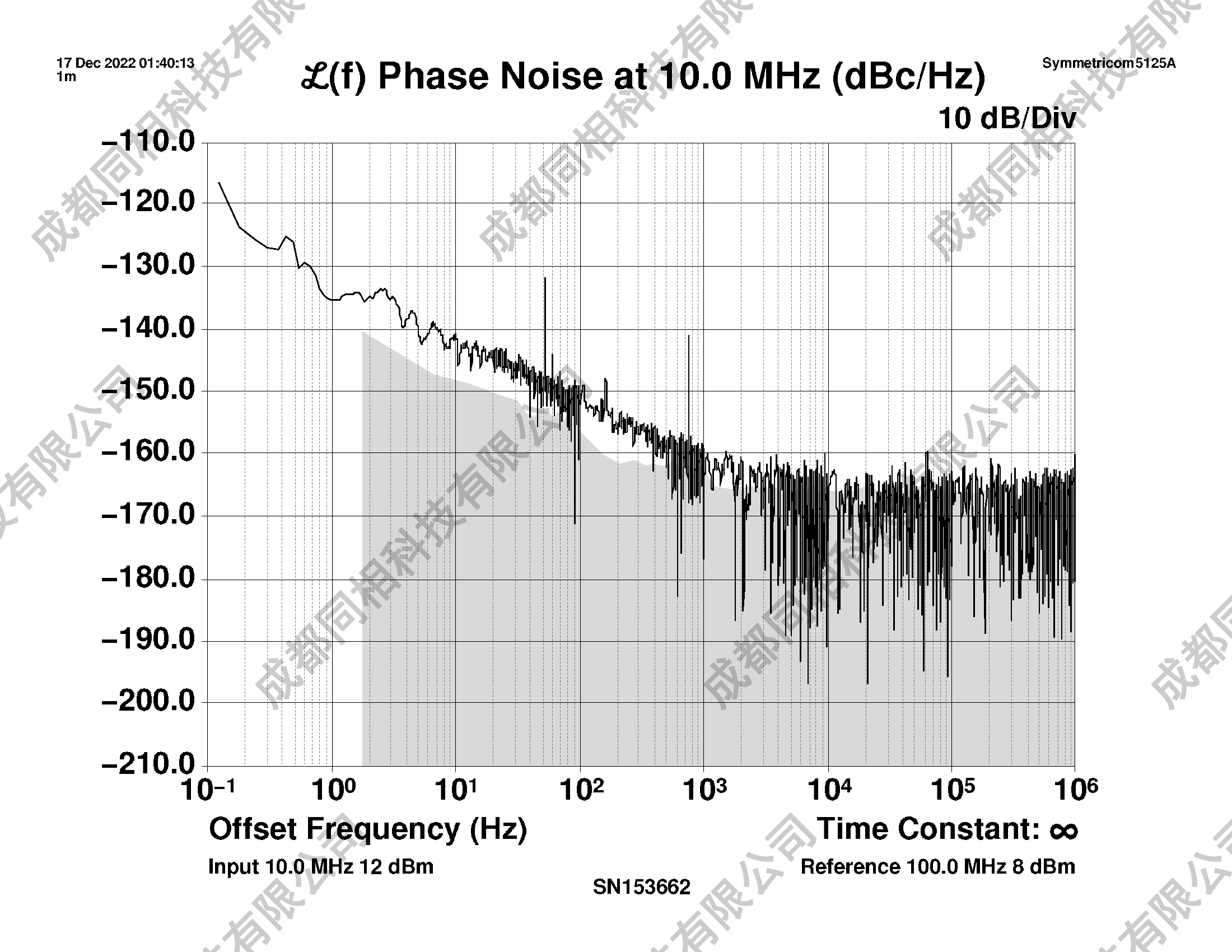

殘余相位噪聲 | @1Hz | ≤-130dBc/Hz | ||
@10Hz | ≤-140dBc/Hz | |||
@100Hz | ≤-150dBc/Hz | |||
@1kHz | ≤-160dBc/Hz | |||
@10kHz | ≤-163dBc/Hz | |||
電源電壓 | 供電電壓 | DC12V±5% | ||
功耗 | ≤200mA | |||
環境溫度 | 工作溫度 | -20℃→+60℃ | ||
儲存溫度 | -55℃→+85℃ | |||

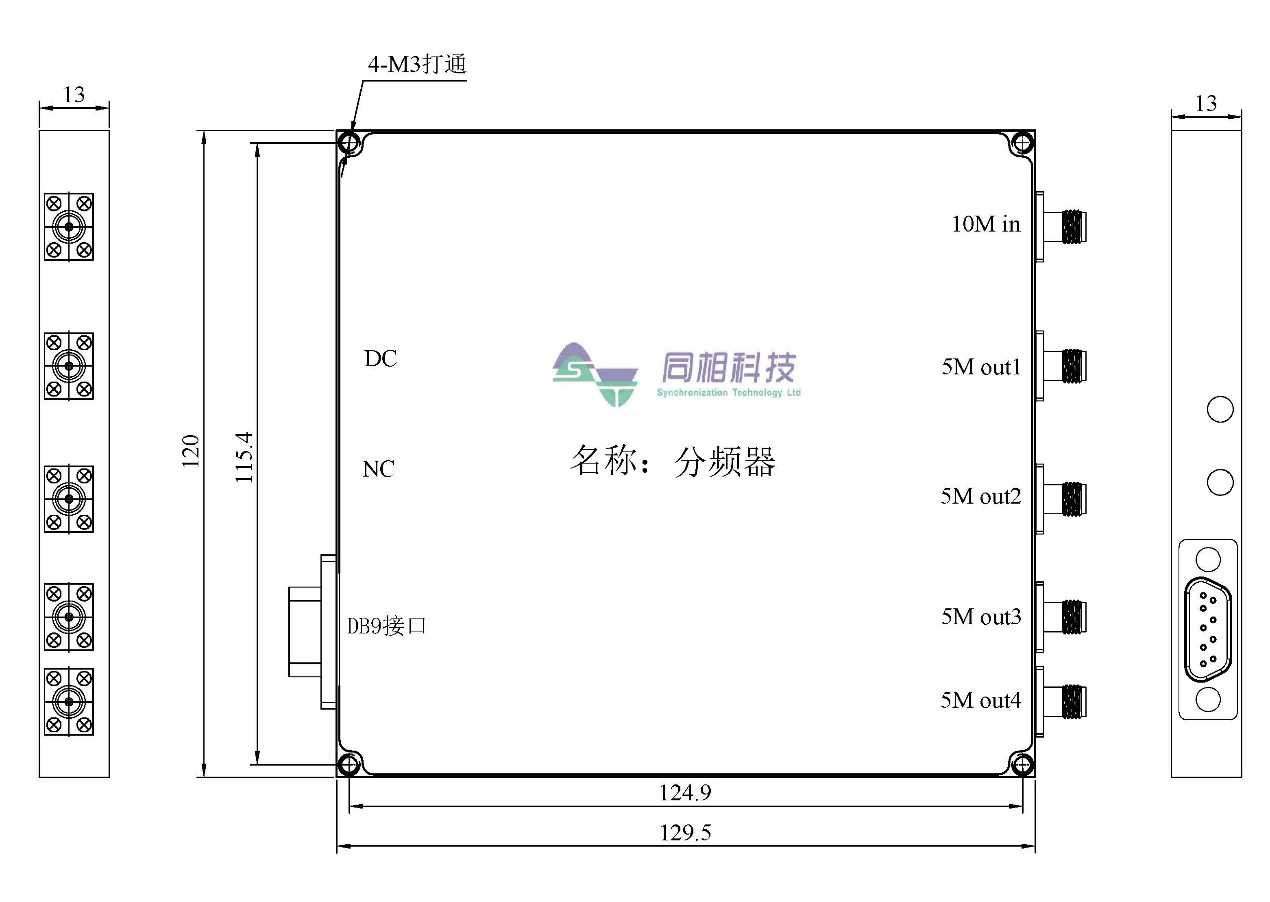

結構 | 尺寸 | L*B*H,mm：129.5*120*13 | ||
電源接口 | DB9母頭 | |||
射頻接口 | SMA-K | |||
DB9接口定義 | ||||
1 | NC | 6 | 12V | |
2 | NC | 7 | 12V | |
3 | NC | 8 | GND | |
4 | NC | 9 | 輸入檢測：高電平正常 | |
5 | NC | |||
2~63可變分頻比小模塊STDX-FP2~63
【產品特征】
● 附加頻率穩定度優于1E-14/S（1G→100M）
● 2~63整數連續可變分頻比
● 最高輸入頻率1.4G，寬幅輸入支持-7dBm~7dBm
● 小模塊，可獨立使用，帶安裝孔，便于集成
產品特性 | 規格名稱 | 指標參數 | 典型值/備注 | ||||||||
射頻輸入 | 輸入路數 | 1路 | 支持1MHz~30MHz輸入可選（需提前確認） | ||||||||
輸入頻率 | 30M~1.4GHz | ||||||||||
輸入功率 | -7~+7dBm | ||||||||||
雜散抑制 | ≥80dBc | ||||||||||
諧波抑制 | ≥40dBc | ||||||||||
輸入接口 | SMA-KF | ||||||||||
輸出 | 輸出路數 | 1路 | 若需要30M以下輸出請?zhí)崆按_認 | ||||||||
分頻比 | 2~63（整數） | ||||||||||
輸出功率 | ≥8dBm（≥30MHz） | ||||||||||

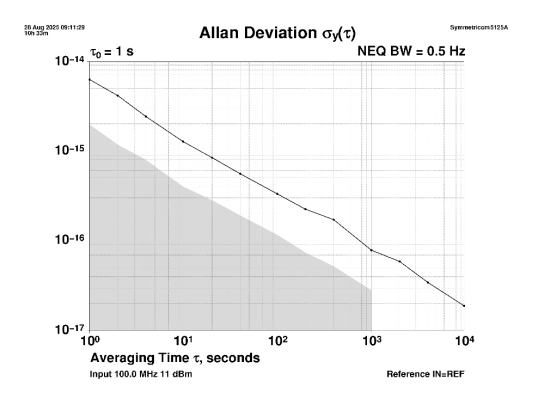

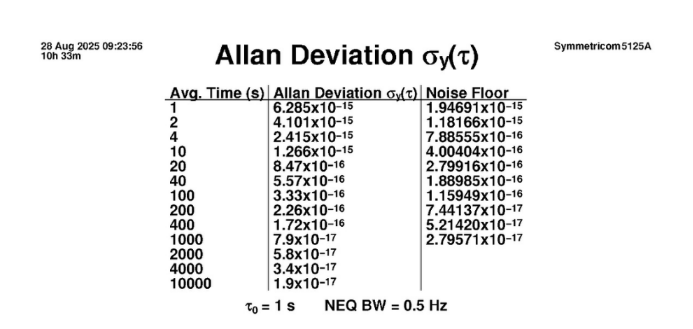

典型 射頻輸出1 | 頻率穩定度 | 1S | 1E-14 | 7dBm··1GHz IN 100M out 同型號互測 | |||||||
10S | 8E-15 | ||||||||||
殘余相位噪聲 | 1Hz | -115 dBc/Hz | |||||||||
10Hz | -125 dBc/Hz | ||||||||||
100Hz | -135 dBc/Hz | ||||||||||
1KHz | -145 dBc/Hz | ||||||||||
10KHz | -153 dBc/Hz | ||||||||||
100KHz | -155dBc/Hz | ||||||||||
電源電壓 | 電壓 | DC5V ±5% | |||||||||
電流 | ≤0.4A | ||||||||||
環境溫度 | 工作溫度 | -20℃→+50℃ | |||||||||
儲存溫度 | -40℃→+85℃ | ||||||||||
DB9引腳定義 | |||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |||
EN | RS232-TX | RS232-RX | NC | GND | +5V | +5V | GND | NC | |||
注：
1) 1號引腳為使能引腳，內部弱上拉（?VCC）默認使能，拉低后0.5s后斷開可復位模塊，持續拉低（電流0.5mA）可使模塊停機，若不需要該功能可浮置該引腳。
2) RS232通訊波特率為115200，附帶上位機，通訊協議詳見使用說明書
3) 6、7引腳為供電引腳，允許電壓為4.5V~5.5V，最高不得超過6V
4) 5號腳為通訊負極引腳，8號腳為供電負極引腳
5) NC引腳為內部浮置引腳，可浮置或接地，不可接入信號或供電
